Профилометр TR200
Приобретайте измеритель шероховатости TR200 по доступной цене. Заказ товара по телефону +7 (495) 776-35-53. Поверка. Гарантия. Доставка по РФ.

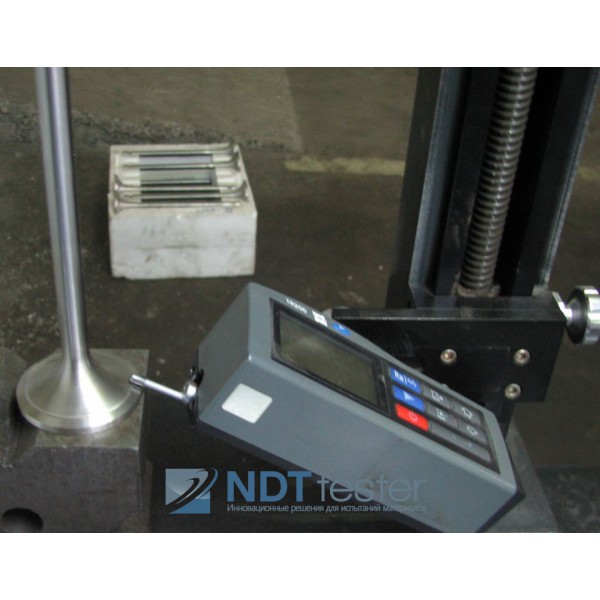

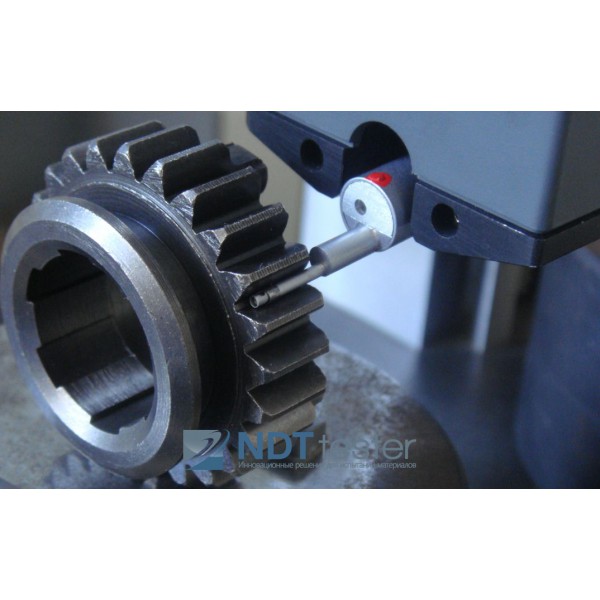

TR 200 – надежный и высокоточный прибор для измерения шероховатости поверхности в малодоступных местах: отверстиях необычной формы и пазах, на криволинейных поверхностях и т.п. На жидкокристаллическом экране прибора отображаются все параметры замеров, исходя из выбранной методики измерения. Синхронизация, а также отображение результатов измерения на компьютере осуществляется за счет встроенного в профилометр RS порта и специального ПО для обработки полученных данных.
Измеритель шероховатости TR 200 отвечает всем требованиям ГОСТ и занесен в Государственный реестр средств измерений.
Прибор работает по следующему принципу: для измерения шероховатости какого-либо элемента, на его поверхность помещают датчик с иглой, который определяет неровность поверхности при перемещении. После того, как информация о неровности получена, она обрабатывается микропроцессором и выводится на экран прибора в виде заданных параметров.
Особенности данной модели:
- понятное меню управления прибора;
- большой графический ЖК-дисплей;
- определение шероховатости по 13 параметрам;
- в комплектацию входит датчик измерения бороздок/каналов и отверстий;
- широкий выбор языка интерфейса: английский, немецкий, итальянский, испанский, французский и голландский;
- возможность вывода информации на компьютер или принтер ТА220S через порт RS-232;
- литий-ионный аккумулятор, благодаря которому можно использовать прибор даже в процессе зарядки;
- может работать по четырем стандартам: ISO, DIN, ANSI и JIS.
Технические характеристики измерителя шероховатости TR 200:
Измеряемые параметры шероховатости | Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, Rs, Rsm, RSk, Rmr, исходный профиль (Р) |
Построение профилей | шероховатости (R) кривой Rmr (коэффициент использования материала Mr) |
Коэффициенты увеличений профиля | по вертикали: 200х – 20000х, по горизонтали: 20х, 50х, 200х |
Система мер | метрическая, британская |
Дискретность индикации | 0.001 мкм |
Тип дисплея | матричный ЖКИ 128 x 64 точки, со светодиодной подсветкой |
Размеры ЖКИ | экран 50 x 30 мм отображает положение измерительной иглы датчика и уровень заряда аккумуляторной батареи |
Отображение результатов | непосредственное отображение параметров шероховатости и профилей поверхности, печать данных, регулировка яркости ЖКИ, автоотключение после 5 минут перерыва с сохранением результатов, программная калибровка |
Вывод результатов измерений | через порт RS – 232 на принтер TA220S или ПК |
Диапазон измерений по параметрам | Ra, Rq: 0.01 – 40 мкм Rz, Ry, Rp, Rt, R3z: 0.02 – 160 мкм RSm, RS: 1мм Rmr: 1 – 100% |
Значения отсечек шага | 0,25 мм/ 0.8 мм/ 2,5 мм |
Длина оценки значений параметров шероховатости | отсечка 1 – 5 (по выбору пользователя) |
Длина трассы ощупывания | (отсечка 1 – 5) + отсечка 2 |
Тип цифрового фильтра | резистивно-емкостный, фазовая коррекция – резистивно-емкостный, Гауссов, D-P |
Тип датчика | стандартная модель TS100, индукционный, радиус алмазной иглы 5 мкм |
Минимальный диаметр измеряемого отверстия/ наибольшая глубина измерения | 6.0 мм, глубина 15 мм (при использовании датчика TS100) |
Электрическое питание | перезаряжаемый литий-ионный аккумулятор |
Зарядное устройство | 220В/ 110В, 50 Гц, 2.5 часа (время зарядки аккумуляторов) |
Диапазон рабочих температур | от 0 до 40 °C |
Относительная влажность воздуха | < 80% |
Диапазон температур при хранении | от – 25 до 60 °C |
Степень точности | класс 3 |
Габаритные размеры | 141 x 56 x 48 мм |
Масса электронного блока | 480 г |
Комплект поставки:
Блок электронный TR200 | 1 шт. |
Датчик TS100 | 1 шт. |
Мера шероховатости образцовая | 1 шт. |
Зарядное устройство 220В/ 110В, 50 Гц | 1 шт. |
Отвертка | 1 шт. |
Руководство по эксплуатации | 1 шт. |
Гарантийный талон | 1 шт. |
Футляр для переноски | 1 шт. |
Технические характеристики заявленные производителем профилометров серии TR приведены в таблице
Характеристики | TR100 | TR110 | TR110 NEW | TR200 | TR210 | TR220 |
Фото | ||||||
Особенности | Предназначен для контроля шероховатости на плоских поверхностях, наклонных поверхностях и наружных поверхностях цилиндров. Имеет малый размер, привлекательную цену. | Модифицированный вариант измерителя шероховатости TR100 с улучшенным дизайном и увеличенным дисплеем со светодиодной подсветкой. | Обновленная версия измерителя шероховатости TR110 с двумя дисплеями, современным дизайном корпуса и защитным чехлом для датчика | Рассчитывает параметры шероховатости в соответствии с выбранной методикой и отображает ряд измеренных параметров и график профиля. | Упрощенная модель измерителя шероховатости TR 200 для измерения шероховатости по четырем параметрам | усовершенствованной моделью измерителя шероховатости TR 200 с возможностью измерения по 16 шкалам |
Шкалы и диапазоны измерения | Ra: 0.05 – 10.0 мкм Rz: 0.1 – 50 мкм |
Ra: 0.05 – 10.0 мкм Rz: 0.1 – 50 мкм |
Ra: 0.05 – 10.0 мкм Rz: 0.1 – 50 мкм |
Ra, Rq: 0.01 – 40 мкм Rz, Ry, Rp, Rt, R3z: 0.02 – 160 мкм RSm, RS: 1мм Rmr: 1 – 100% |
Ra: 0.025 – 12.5 мкм Rz, Ry, Rq: 0.02 – 160 мкм |
Ra, Rq: 0.005-40 мкм Rz, Ry, Rt, Rp, Rz(JIS), R3z,Rmax: 0.02-160 мкм RSm, RS: 1мм Rmr: 1-100% (%Rt), RSk: 0-100% |
Длина трассы сканирования | 6 мм | 6 мм | 6 мм | 17,5 мм | 17,5 мм | 18 мм |
Скорость перемещения щупа | 1 мм/с | 1 мм/с | 1 мм/с | на базовой длине = 0,25 мм Vt = 0,135 мм/с на базовой длине = 0,8 мм Vt = 0,5 мм/с на базовой длине = 2,5 мм Vt = 1 мм/с при возврате V = 1 мм/с | ||
Значения отсечек шага | 0,25 мм / 0.8 мм / 2,5 мм | 0,25 мм / 0.8 мм / 2,5 мм | ||||
Длина оценки значений параметров шероховатости | 1.25 мм / 4.0 мм / 5.0 мм | отсечка 1 – 5 (по выбору пользователя) | ||||
Допускаемая основная погрешность | ±15% | ≤±10% | ||||
Повторяемость результатов измерений | <12% | <6% | ||||
Радиус кривизны и угол вершины щупа | Стандантный датчик TS 100: алмазная игла с радиусом: 5±1 мкм; угол: 90° (+5° или -10°) | |||||
Диапазон рабочих температур | От 0 до +40°С | |||||
Стандарты | ISO, DIN | ISO, DIN | ISO, DIN | ISO, DIN, ANSI, JIS | ISO, DIN, ANSI, JIS | ISO, DIN, ANSI, JIS |
Степень точности | класс 3 | класс 3 | класс 3 | класс 3 | класс 3 | класс 3 |
Передача данных на ПК | Не предусмотрена | Через порт RS - 232 на принтер TA220S или ПК (программное обеспечение Dataview) | ||||
Цифровые фильтры | резистивно-емкостный | резистивно-емкостный | резистивно-емкостный | резистивно-емкостный, фазовая коррекция - резистивно-емкостный, Гауссов, D-P | резистивно-емкостный, фазовая коррекция - резистивно-емкостный, Гауссов, D-P | резистивно-емкостный, фазовая коррекция - резистивно-емкостный, Гауссов, D-P |
Рабочее питание | Два никель-металлогидридных аккумулятора х 3,6 В, время перезарядки 10-15 часов | Литий-ионный аккумулятор, время перезарядки 3 часа | Литий-ионный аккумулятор, время перезарядки 3 часа | Литий-ионный аккумулятор, время перезарядки 2,5 часа | Литий-ионный аккумулятор, время перезарядки 2,5 часа | Литий-ионный аккумулятор, время перезарядки 2,5 часа |
Гарантия | 12 месяцев | 12 месяцев | 12 месяцев | 12 месяцев | 12 месяцев | 12 месяцев |
Габаритные размеры, мм | 125 х 72 х 6 | 110 х 70 х 24 | 110 х 70 х 24 | 141 х 56 х 48 | 140 х 52 х 48 | 140 х 56 х 48 |
Масса, г | 200 | 200 | 200 | 480 | 440 | 440 |
Комплект поставки | ||||||
Блок электронный | + | + | + | + | + | + |
Защитный чехол для датчика | + | + | + | + | + | + |
Образцовая мера шероховатости | + | + | + | + | + | + |
Зарядное устройство | + | + | + | + | + | + |
Руководство по эксплуатации | + | + | + | + | + | + |
Гарантийный талон | + | + | + | + | + | + |
Кейс для хранения | + | + | + | + | + | + |
Свидетельство о поверке | по запросу | |||||
